西安亚川【空气质量监控系统】项目建设方案简介

发布时间:2020/12/29 17:54:22 浏览次数:615

西安亚川【空气质量监控系统】项目建设方案简介

一、公司简介

西安亚川电力科技有限公司是一家专业从事智能电网用户端的智能电力监控与电气安全系统的研发、生产和销售于一体的高新技术企业。公司充分结合西安的人文环境和电力电子的科技基础,设有技术研发中心,与西安交通大学、西北工业大学、西安理工大学等开展产学研联合,公司在国内30多个主要城市设立办事处及4个分公司,在华北、华东、华南、西南、西北设立五大工程实施及服务中心,建立成熟、完善的营销与工程实施网络,成为国内知名企业之一。


二、空气质量监控系统的介绍

2.1空气质量监控的必要性

随着我国经济与科学技术的飞速发展,人们生活水平的不断提高,城市机动车辆数量飞速地增长,停车成了城市交通的一大难题。而地下车库的建设以其面积和空间大,节约土地,便于集中管理越来越受到人们的青睐。地下车库的建设已经成为人们选择住房,工作所考虑的必要因素。对于地下车库,温度,湿度以及CO浓度是衡量空气质量的几个重要参数,而地下车库由于过于封闭,汽车尾气含有多种可燃有毒气体,这对人员的健康带来威胁。另外,如果可燃气体的浓度超过安全数值,在无合适通风设备的情况下,容易引发大型火灾,对建筑的整体安全埋下隐患。

对于每天人流量都很大的商业综合体来说,室内的空气质量会严重影响到消费者对商场的购物的体验度和舒适度,而室内二氧化碳对人体具有相当的危害,室内空气二氧化碳浓度在0.07%(1400mg/m ) 时,人体感觉良好。二氧化碳含量为0.1%(2000 mg/m3) 时,个别人有不舒服感 ;0.15%(3000mg/m3)内空气状况明显恶化;浓度达到0.3%(6000 mg/m3) 以上时,出现明显头痛、头晕、心烦意乱等症状 ;8%(160000mg/m3) 以上可引起死亡。

室内 CO2 主要来自人体呼出气。室内 CO2 水平受人均占有面积、吸烟等因素影响。在我国北方,冬天关闭窗户,加上通风不足,室内二氧化碳浓度可达2.0%(4000mg/m3) 以上。

2.2空气质量监测的规定

国家对空气质量监测的规定:

我国公共场所卫生标准规定二氧化碳浓度不超过0.07%-0.15% ( 以场所而定 )。室内空气中CO2卫生标准规定日平均最高允许浓度0.10%(2000mg/m3)(GB/T17094-1997)。为满足房间内内空气质量的要求,需实时检测空气中二氧化碳的含量,并根据数据反馈利用本系统改善空气质量。

为贯彻国家技术经济政策,节约能源,保护环境,规范绿色建筑的评价,推进可持续发展,制定了GB/T50378-2014绿色建筑评价标准。标准中规定:

室内环境质量

2.2.12主要功能房间中人员密度较高且随时间变化大的区域设置室内空气质量监控系统,评价总分值为8分,并按下列规则分别评分并累计:

1对室内的二氧化碳浓度进行数据采集、分析,并与通风系统联动,得5分;

2实现室内污染物浓度超标实时报警,并与通风系统联动,得3

2.3空气质量监测系统介绍

室内空气质量监测系统具备空气质量实时监测显示、统计、存储、分析、报警等功能。在各机械通风设备的电气控制箱内设置空气质量控制器,所有控制器通过CAN现场总线接入空气质量监控主机,在人员密度较高且随时间变化大的区域设置CO₂、甲醛、PM2.5等传感器,传感器以总线方式接入空气质量控制器,传感器以总线方式接入空气质量控制器,空气质量控制器实时接收各传感器检测的浓度信号,并依据CO₂及颗粒污染物浓度的变化,自动控制通风设备,使空气质量达到绿色环境的要求,室内空气质量监控系统可自称体系,也可通过OPC等方式与楼宇自控系统互联。

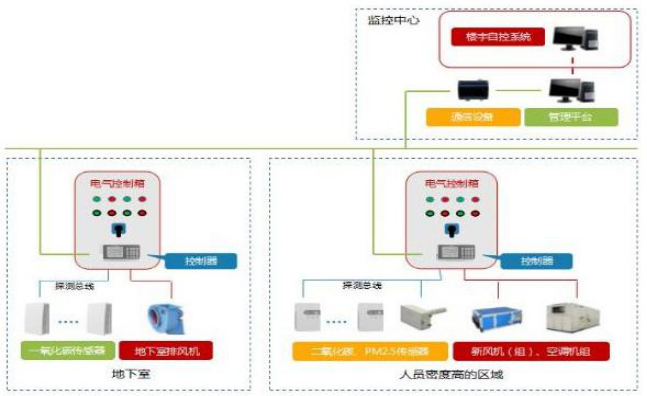

空气质量监测系统图


2.4 方案组成

2.4.1设备组成:

a空气质量监测管理平台;

b网络通信设备;

c空气质量控制器(安装在电气控制箱内);

d空气质量传感器(CO2探测器)。

2.4.2功能描述:

a在管理中心设置空气质量监测管理软件、具备空气质量实时监测显示、统计、存储、分析、报警等功能;

b在各机械通风设备的电气控制箱内设置空气质量控制器,所有控制器通过现场总线、TCP/IP网络形式灵活组网,标准的CANBACNET网络接入空气质量监测管理平台;

c在人员密度较高且随时间变化大的区域设置CO2、甲醛、PM2.5等传感器,传感器以485总线方式接入空气质量控制器;

e空气质量控制器实时接收各传感器检测的浓度信号,并依据CO2浓度自动控制通风设备,使空气质量达到绿色环境的要求。

f室内空气质量检测系统可通过OPC或网关形式接入楼宇自控系统。

2.5系统控制说明

2.5.1地上CO2浓度监控系统

根据CO2浓度变送器对空调风机控制区域内空气的CO2浓度进行采样,由反馈信息通过PID计算自动控制风机的的新回风阀比例及风机启停。

设定一个高PPM值,当CO2浓度测得CO2气体浓度达到高PPM值时,CO2浓度变送器输出一个浓度值智能控制器空气质量控制器根据室外温度和回风中CO2的焓值,调整新回风阀开度,增加室内环境舒适度;

设定一个超高PPM值,当CO2浓度测得CO2气体浓度达到高PPM值时,空气中CO2浓度可能会给人带来不适,所以根据二氧化碳浓度检测值,同时在保证室内温度前提下,运行空调通风系统。

三、主要产品介绍

3.1空气质量控制器YC-KT

3.1.1产品应用特点:

a、强弱电一体化应用,集成了电气控制箱的二次电路,无需单独配置控制箱;

b、空气品质监测,接受各空气质量探测器的数据信号依据CO2PM2.5浓度联动通手动/远程-自动控制设备自检,设备定时启停控制,变频器控制,风阀连锁控制

c、提供通/排风机电动机及线路的故障监测,自动显示故障;

d、支持消防报警联动输入

e、支持防火阀输入


f、提供BA系统监控接口

gCAN总线方式联网到管理平台,主要用于远程监控;

hRS485/Modbus联网各空气质量探测器。

3.1.2技术指标:

工作电压:AC220V

工作电流:550mA

通讯方式二总线

环境温度:-20℃~+50

相对湿度:5%9%,不结露

安装方式:导轨安装

外形尺寸:179*100*77mm

防护等级:IP30

3.2氧化碳变送/控制器 YC-CD

3.2.1应用和特点

a、应用于环境的CO2浓度和温度检测与控制,监控通风系统,有效减少能源消耗(建筑通风、节能和相关标准规定,在室内会议室等建筑物内,应根据使用情况对通风系统进行启停控制,或根据CO2浓度进行自动运行控制)

b、环保型电化学传感器,提供准确、可靠和灵敏的长期监测,较宽的工作温度范围。


c、相比普通电化学传感器612月检定周期,本传感器在3年以上的使用期内无需另外检定,仍可保持5%精度,长期稳定性优异。

d、数字技术应用,多种输出可选,电源和输出有过压及反接保护功能,高可靠性和抗干扰能力轻巧外壳。

e、多种输出方式可选,可选继电器输出实现报警或控制功能

f配备显示和按键后,具有多种参数设定、修改、校正功能,

并能实现独立控制功能。

3.2.2技术指标:

CO2传感器:环保型电化学气体传感器

量程:0.100ppm,或其它(0400ppm)

精度:<±5%@ 0400ppm

OUT1TOUT2CO

继电器:2×SPST1A/30VDC0.5A/125VAC

响应时间:60s

负载:500Ω(电流型),≥2KΩ(电压型)

电源:1528VAC/1536VDC

显示与按键CMW可选大屏幕LCD数字显示与按键

工作环境:-1060(连续)/-4070(间歇)095%RH(非冷凝)

外壳材料:防火ABS

防护等级:IP30 (CMW)IP65 (CMD)

四、西安亚川项目现场维护

西安亚川电力科技有限公司秉持不断满足用户对优质产品和高效服务的期待的经营理念,对品质的坚持与符合用户的期望是我们一贯的立场,更是我们的承诺。

1、根据用户需要举办技术讲座、免费对工程技术人员及维护人员进行培训,使其能掌握所用装置的性能,与后台监控系统组成,调试与维护等;

2、配备专门的技术服务人员,现场:

指导施工现场布线。

根据施工环境现场调试每一台监控装置的参数,使之切合使用。

根据应用环境现场调试监控系统。

主动配合项目监控中心联网调试。

3、如出现质量问题时,根据客户需要接通知后一小时内到达现场;排除故障至装置正常运行后经用户签字确认,维修服务人员方可离开,经用户签字确认的统一交公司存档。

4. 产品实行三包,享受终身售后服务,一年内产品由于非人为因素出现质量问题,公司负责免费维修或更换;一年后出现质量问题免费维护,所需更换零配件仅收取成本费用;

5. 终身享有后台监控系统软件的免费升级;

6. 技术支持热线24小时提供技术咨询,及时解决产品在使用过程中的实际问题。

   “成就客户、创造未来是我们的目标,我们不单纯为您提供产品,更延续着我们专业的服务体系,愿用我们的真诚,成为您信赖的合作伙伴,与您携手共创辉煌
